返修的06P收到了，心情大好。发个干货，飞利浦X1改平衡
发表于 : 23 4月 2018, 15:43
由 yb118sdfz
从寄出到收到寄回件，9天时间，减去快递途中的5天，4天就给修好了，效率还不错，赞一个
之前给客服打电话，说回寄是到付自己承担费用，没想到竟然不是到付件，好评再赞一个
回到正题，飞利浦X1大家应该都熟悉了，单边入线，3.5M 3节母插口，LZ就琢磨着把这个3节母口换成4节母口，既可以插平衡又可以插单端。于是趁着06P返修的无聊时间，去TB采购了4节3.5M的贴片母插口和公插口以及无氧铜镀银线基。
- 1.jpg (274.63 KiB) 查看 2709 次

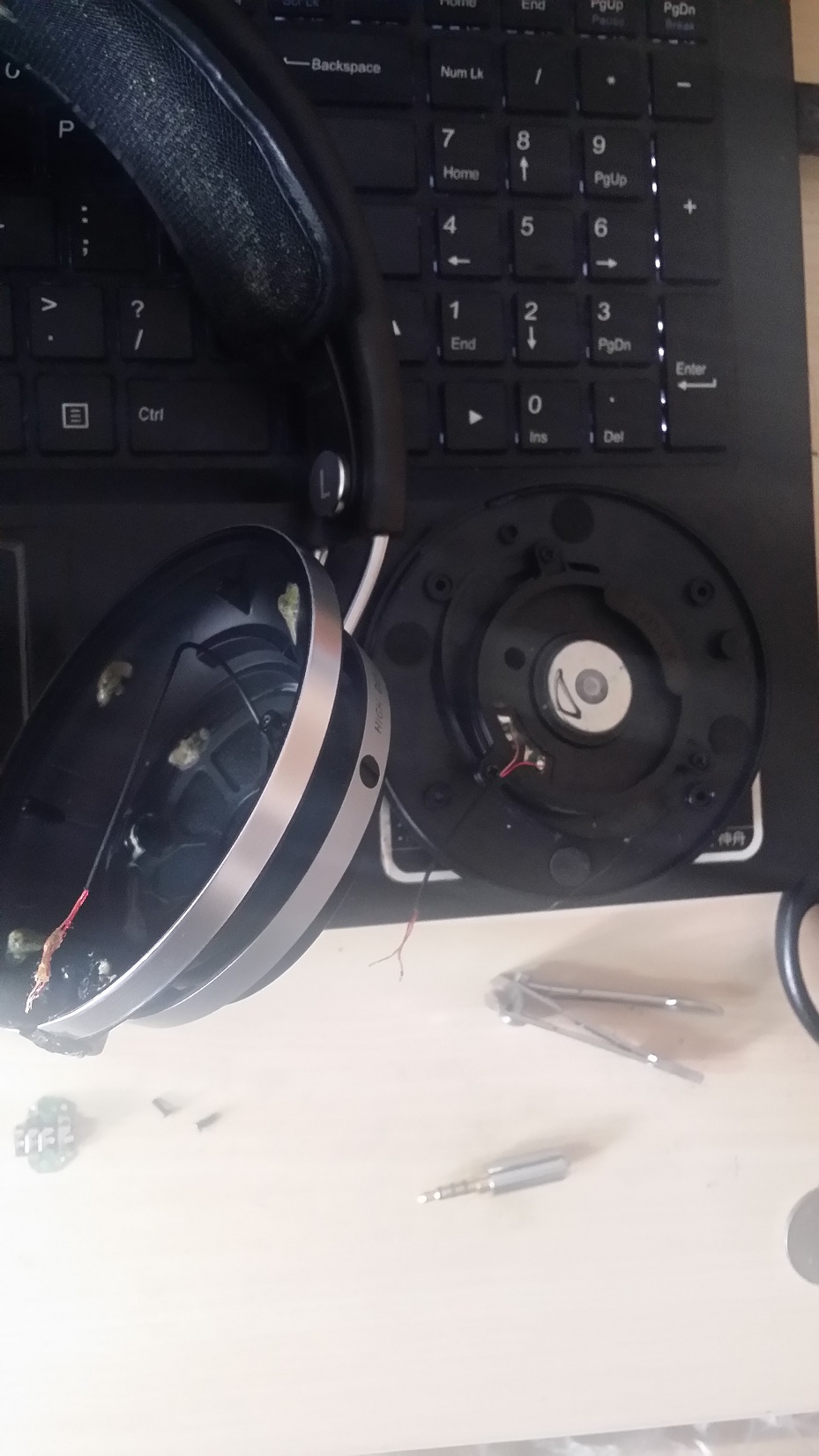

一个字就是拆，省略艰辛过程若干……
最后还是顺利拆开了

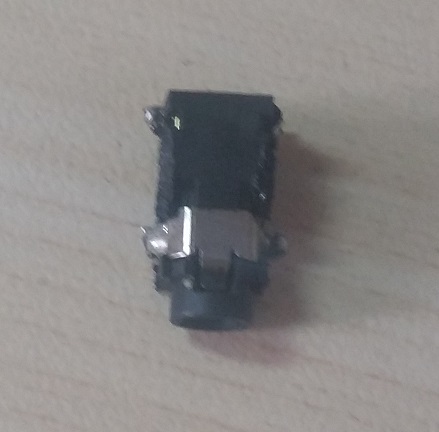

果然是3节母插口
- 2.jpg (39.19 KiB) 查看 2709 次
请出电烙铁，再省去艰辛过程若干……
重点是这里，4节母口的连线方法，看图：
- 2.jpg (39.19 KiB) 查看 2709 次
这样的好处是差3节单端的时候，L-和R-自动被插头短路合并成地线；插4节插头的时候，各自是反相信号。当然，插4节公头的时候，要按照06P的平衡线定义来连线，必须自己做线，不能买成品线，万一成品线的接线定义和母槽定义不一样，就要烧机了……
Re: 返修的06P收到了，心情大好。发个干货，飞利浦X1改平衡
发表于 : 23 4月 2018, 21:08
由 kofcsjx
耳机拆的这么散，能还原吗
Re: 返修的06P收到了，心情大好。发个干货，飞利浦X1改平衡
发表于 : 23 4月 2018, 21:35
由 yb118sdfz
kofcsjx 写了: ↑23 4月 2018, 21:08
耳机拆的这么散，能还原吗
已经装好了，完美，单端平衡随便换着插
Re: 返修的06P收到了，心情大好。发个干货，飞利浦X1改平衡
发表于 : 23 4月 2018, 21:38
由 plnncc
哈哈，巧了，我也这几天发了个X2改平衡的贴，X1、X2的原装3.5单端插座是一模一样的：
https://tieba.baidu.com/p/5661911030
Re: 返修的06P收到了，心情大好。发个干货，飞利浦X1改平衡
发表于 : 23 4月 2018, 22:20
由 yb118sdfz
是巧啊，我手艺不如你，我把竖孔用烙铁烫平然后用哥俩好暴力粘到PCB上了
Re: 返修的06P收到了，心情大好。发个干货，飞利浦X1改平衡
发表于 : 24 4月 2018, 00:20
由 moxi88
不如买个索尼1a，支持3.5平衡口的，我听了效果较单端值的飞跃
Re: 返修的06P收到了，心情大好。发个干货，飞利浦X1改平衡
发表于 : 24 4月 2018, 07:55
由 江海二流
moxi88 写了: ↑24 4月 2018, 00:20
不如买个索尼1a，支持3.5平衡口的，我听了效果较单端值的飞跃
这便携耳机就别拿来提了，低频是好，中频太闷。1a我扔给女朋友两三年了
Re: 返修的06P收到了，心情大好。发个干货，飞利浦X1改平衡
发表于 : 24 4月 2018, 08:48
由 user06mxxx
X2
，看到就莫名想黑~。飞机剃须刀不错！
Re: 返修的06P收到了，心情大好。发个干货，飞利浦X1改平衡
发表于 : 24 4月 2018, 08:50
由 user06mxxx
moxi88 写了: ↑24 4月 2018, 00:20
不如买个索尼1a，支持3.5平衡口的，我听了效果较单端值的飞跃
便携不如上个hd25换平衡，最近就听这个，上瘾了~。
Re: 返修的06P收到了，心情大好。发个干货，飞利浦X1改平衡
发表于 : 01 5月 2018, 20:32
由 pika02
建议母座从头到尾是L+ R+ L- R-（真男人定义），这样直接插4节的通用对录线就是平衡，2节线就是标准的单端接法
我的大手办就这么改的
