09P改2.5+3.5四节平衡完工 & 3D打印了个半透明树脂壳
发表于 : 20 11月 2017, 12:04
由 plnncc
走线如图：

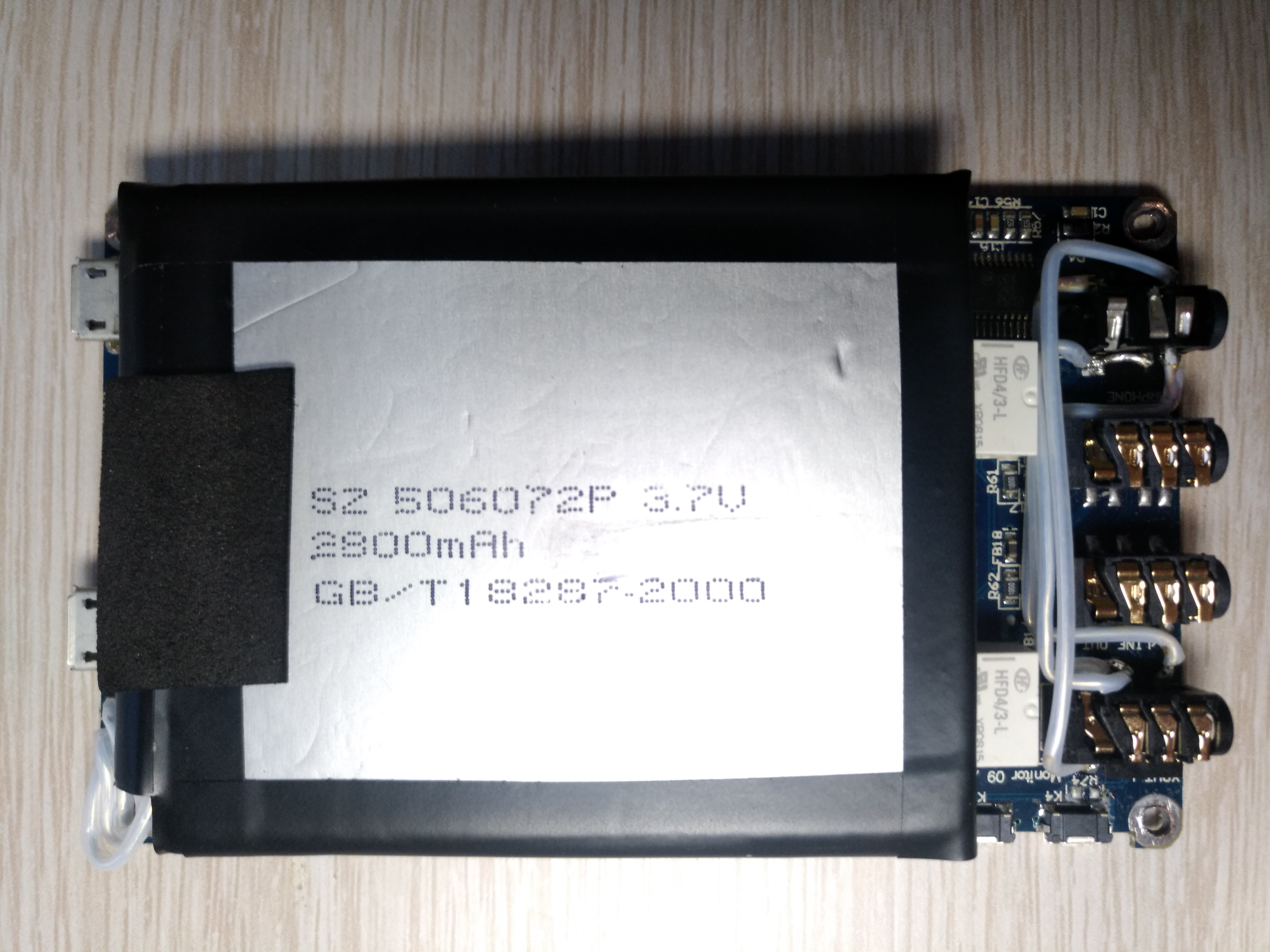

把原本的XOUT-L改成了3.5的4节平衡插座，原来XOUT-R改成了2.5的4节平衡，顺便换了红黑白三根连接主板和电池的线。用线全部为导体直径0.8mm的Jensen银线。
- 09P改2.5+3.5四节平衡走线.png (194.02 KiB) 查看 1392 次
- IMG_20171116_181620.jpg (1.37 MiB) 查看 1576 次

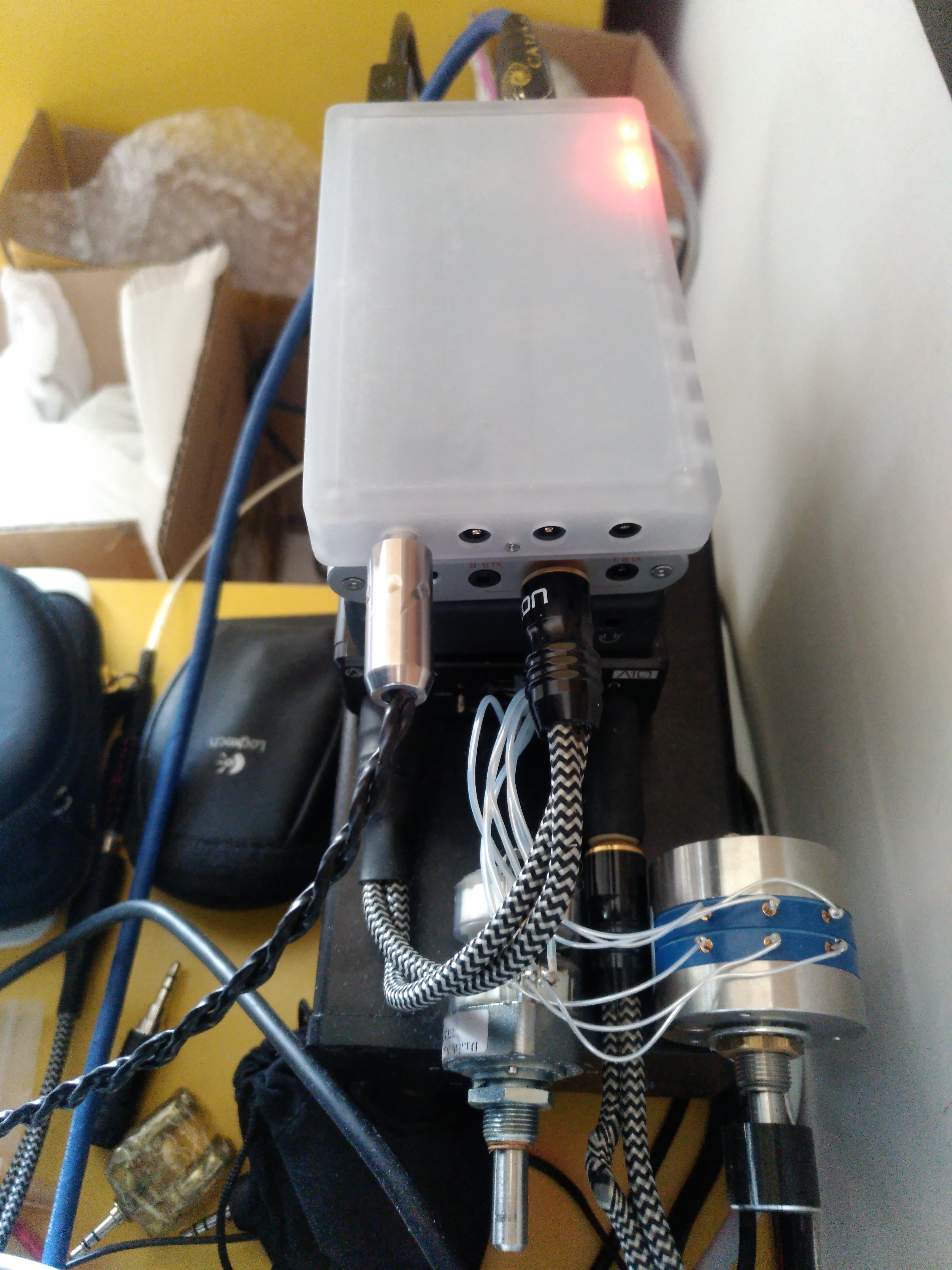

3D建模大致完成，打印了个半透明树脂壳，实际安装后发现还有8个小问题，修整后准备找工厂CNC或者3D打印个不锈钢的：
PS：有大佬知道CNC和3D打印316不锈钢的大致价格吗？求告知
- IMG_20171119_134932.jpg (1.77 MiB) 查看 1576 次
感觉红灯有点刺眼，打算换成柔和一点的颜色，暂定蓝色或紫色，
Re: 09P改2.5+3.5四节平衡完工 & 3D打印了个半透明树脂壳
发表于 : 20 11月 2017, 13:43
由 yzbwww
玩得够投入，刚到手的就开始动大手术啦？
Re: 09P改2.5+3.5四节平衡完工 & 3D打印了个半透明树脂壳
发表于 : 20 11月 2017, 13:44
由 客服六号
越来越牛逼了啊
Re: 09P改2.5+3.5四节平衡完工 & 3D打印了个半透明树脂壳
发表于 : 20 11月 2017, 15:34
由 江海二流
跪拜大手子
Re: 09P改2.5+3.5四节平衡完工 & 3D打印了个半透明树脂壳
发表于 : 20 11月 2017, 16:11
由 fda80
膜拜，我只想把inear口改成2.5平衡并去掉抗阻。想好了找你。
Re: 09P改2.5+3.5四节平衡完工 & 3D打印了个半透明树脂壳
发表于 : 20 11月 2017, 16:45
由 客服六号
一定注意，别折腾坏了，这种折腾坏了的，工厂不给修，出钱都没法修，4000大洋就打水漂了。
Re: 09P改2.5+3.5四节平衡完工 & 3D打印了个半透明树脂壳
发表于 : 20 11月 2017, 17:12
由 sfsj
原装外壳不是挺好的么？这个树脂壳看起来有点像5号电池盒
Re: 09P改2.5+3.5四节平衡完工 & 3D打印了个半透明树脂壳
发表于 : 20 11月 2017, 17:13
由 sfsj
不过大哥你的动手能力太牛逼了，膝盖请收下
Re: 09P改2.5+3.5四节平衡完工 & 3D打印了个半透明树脂壳
发表于 : 20 11月 2017, 23:06
由 xiangxuanlin
这也是在鞭策乐之邦，记得以后的解码耳放产品最好加上常用的平衡口
（为什么我觉得用双3.5有抱Sony大腿的行为？而且这次的产品和Z7还有Z5真的太搭了）
Re: 09P改2.5+3.5四节平衡完工 & 3D打印了个半透明树脂壳
发表于 : 20 11月 2017, 23:15
由 客服六号
xiangxuanlin 写了: ↑20 11月 2017, 23:06
这也是在鞭策乐之邦，记得以后的解码耳放产品最好加上常用的平衡口
（为什么我觉得用双3.5有抱Sony大腿的行为？而且这次的产品和Z7还有Z5真的太搭了）
这完全是巧合，因为乐之邦的耳放输出电流太大，长时间短路就有烧放大器的风险，所以一下子排除了单3.5或者单2.5的解决方案。唯独能选的就只有双3.5。而且，双3.5还有个好处，就是有正真的地线，可以拿来做平衡线路输出。
我们跟索X还是不一样，我们能做平衡线路输出。
