请问AD1955原生播放DSD
发表于 : 12 3月 2017, 12:10
由 yzbwww
仔细看了AD1955的官方PDF文档，又对比了CS4398的官方PDF文档，对AD1955原生播放DSD有点不明白：
CS4398的说明里，确实有“direct DSD”通道，支持原生播放DSD。

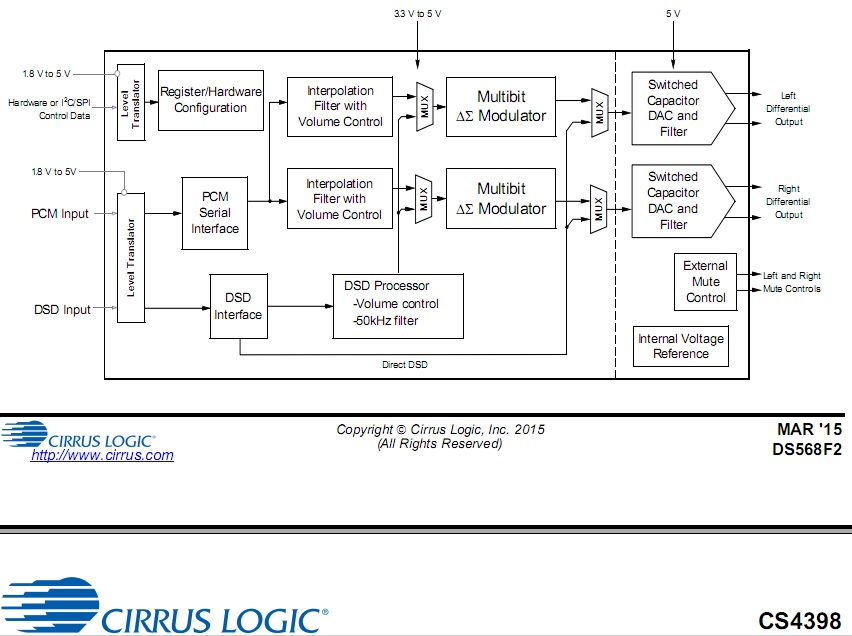

- CS4398.jpg (121.4 KiB) 查看 2046 次
可是看了半天，却没看出来AD1955有“direct DSD”通道，请问它是怎么支持原生播放DSD的？

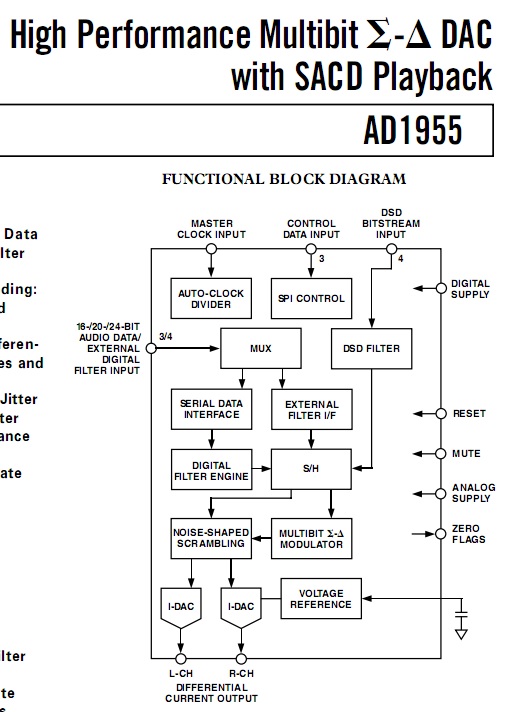

- AD1955.jpg (97.03 KiB) 查看 2046 次
Re: 请问AD1955原生播放DSD
发表于 : 12 3月 2017, 12:26
由 kofcsjx
机密，谢谢
Re: 请问AD1955原生播放DSD
发表于 : 12 3月 2017, 12:53
由 yzbwww
难道是用了什么黑科技，打开了AD1955的封印？
想用电脑听DSD，所以开始关注支持原生播放DSD的解码器或数播。
之前买过AK4497的解码板套件，自己DIY了一台机子，但是后来发现它其实并不是原生播放，还是在DAC芯片内进行了DSD到PCM的转换（所谓的硬解）。
目前盯上了乐之邦的MD30 PLUS和享声的A280。A280在曲目支持、功能完善方面，还是不如PCHIFI。而MD30 PLUS，又有点儿疑惑是不是真正的原生播放DSD。
Re: 请问AD1955原生播放DSD
发表于 : 12 3月 2017, 14:00
由 drink1coke

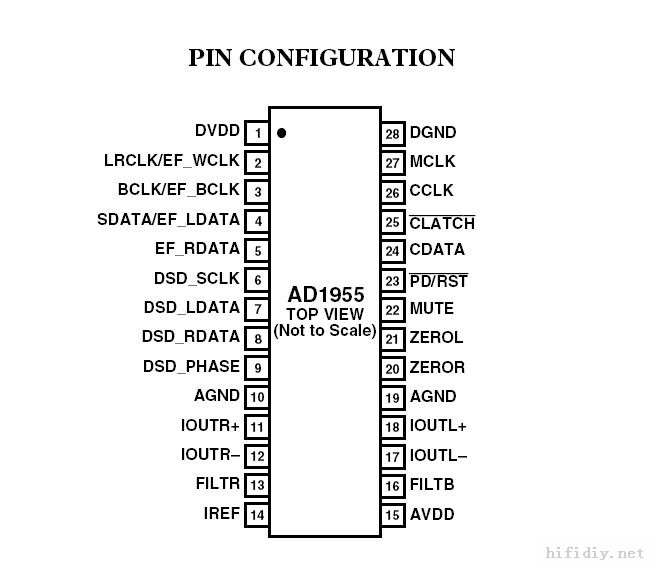

- 121112221140c6b7b4c588c7ac.jpg (47.67 KiB) 查看 1997 次
Re: 请问AD1955原生播放DSD
发表于 : 12 3月 2017, 16:32
由 sj20120
yzbwww 写了: ↑12 3月 2017, 12:53
难道是用了什么黑科技，打开了AD1955的封印？
想用电脑听DSD，所以开始关注支持原生播放DSD的解码器或数播。
之前买过AK4497的解码板套件，自己DIY了一台机子，但是后来发现它其实并不是原生播放，还是在DAC芯片内进行了DSD到PCM的转换（所谓的硬解）。
目前盯上了乐之邦的MD30 PLUS和享声的A280。A280在曲目支持、功能完善方面，还是不如PCHIFI。而MD30 PLUS，又有点儿疑惑是不是真正的原生播放DSD。
AD1955:高性能、多位Σ-Δ型DAC，内置SACD回放功能_BDTIC代理AD1955
http://www.bdtic.com/ADI/AD1955.html
Re: 请问AD1955原生播放DSD
发表于 : 12 3月 2017, 16:33
由 sj20120
AD1955是一款完整的高性能、单芯片立体声数字音频回放系统，由多位Σ-Δ调制器、数字插值滤波器和连续时间差分电流输出DAC部分组成。这款音频DAC的独特之处在于其独立的SACD（超音频CD）位流和外部数字滤波器接口，为用户提供了极大的系统灵活性。该器件支持24位、192 kHz采样速率，适用于高端SACD播放器、DVD音频、家庭影院、汽车音频、数字调音台、数字音效处理器和采样音乐键盘。
技术特性
支持24位、最高192 kHz采样速率PCM音频数据
支持SACD位流和外部数字滤波器接口
多位Σ-Δ调制器具有“完美微分线性恢复”特性，可降低空闲音和本底噪声
数据定向加扰DAC，对抖动极不敏感
提供8.64 mA（峰峰值）差分输出电流以实现最佳性能，SACD模式下具有+3 dB裕量
5V电源立体声DAC音频系统
SNR/DNR：120 dB（未静音，48 kHz采样速率，A加权立体声）
SNR/DNR：123 dB（单声道）
THD+N：-110 dB
阻带衰减：110 dB；通带纹波：±0.0002 dB
灵活的串行数据端口可配置为右对齐、左对齐、 I2S兼容和DSP串行端口模式
28 引脚塑封SSOP封装
应用领域
高端DVD音频、SACD、CD、家庭影院系统
汽车音频系统、采样音乐键盘
数字调音台、数字音效处理器
功能框图
AD1955 功能框图
技术指标
DAC DNR (dB): 123dB
SNR (dB): 120dB
DAC THD+N : 110dB
Product Description: Multibit Sigma-Delta D/A w/ SACD Playback
Re: 请问AD1955原生播放DSD
发表于 : 12 3月 2017, 16:35
由 sj20120
sj20120 写了: ↑12 3月 2017, 16:33
AD1955是一款完整的高性能、单芯片立体声数字音频回放系统，由多位Σ-Δ调制器、数字插值滤波器和连续时间差分电流输出DAC部分组成。这款音频DAC的独特之处在于其独立的SACD（超音频CD）位流和外部数字滤波器接口，为用户提供了极大的系统灵活性。该器件支持24位、192 kHz采样速率，适用于高端SACD播放器、DVD音频、家庭影院、汽车音频、数字调音台、数字音效处理器和采样音乐键盘。
技术特性
支持24位、最高192 kHz采样速率PCM音频数据
支持SACD位流和外部数字滤波器接口
多位Σ-Δ调制器具有“完美微分线性恢复”特性，可降低空闲音和本底噪声
数据定向加扰DAC，对抖动极不敏感
提供8.64 mA（峰峰值）差分输出电流以实现最佳性能，SACD模式下具有+3 dB裕量
5V电源立体声DAC音频系统
SNR/DNR：120 dB（未静音，48 kHz采样速率，A加权立体声）
SNR/DNR：123 dB（单声道）
THD+N：-110 dB
阻带衰减：110 dB；通带纹波：±0.0002 dB
灵活的串行数据端口可配置为右对齐、左对齐、 I2S兼容和DSP串行端口模式
28 引脚塑封SSOP封装
应用领域
高端DVD音频、SACD、CD、家庭影院系统
汽车音频系统、采样音乐键盘
数字调音台、数字音效处理器
功能框图
AD1955 功能框图
技术指标
DAC DNR (dB): 123dB
SNR (dB): 120dB
DAC THD+N : 110dB
Product Description: Multibit Sigma-Delta D/A w/ SACD Playback

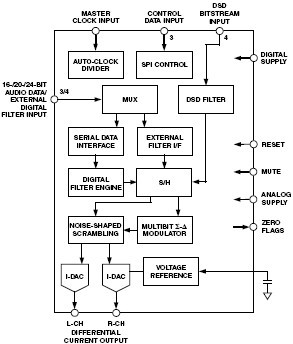

- AD1955.jpg (27.34 KiB) 查看 2006 次
Re: 请问AD1955原生播放DSD
发表于 : 12 3月 2017, 17:13
由 客服六号
yzbwww 写了: ↑12 3月 2017, 12:10
仔细看了AD1955的官方PDF文档，又对比了CS4398的官方PDF文档，对AD1955原生播放DSD有点不明白：
CS4398的说明里，确实有“direct DSD”通道，支持原生播放DSD。
可是看了半天，却没看出来AD1955有“direct DSD”通道，请问它是怎么支持原生播放DSD的？
AD1955支持原生DSD播放，那个框图是10年前ADI画的，不注意这方面。反而AD1955只支持DSD原生，不能在内部转成PCM。
是否真正支持DSD原生，要看是否在DAC外部调音量。这也是MD30+放两片CS3310调音量的缘故。
用了CS4398，如果没有外部音量，也不是DSD原生，只要在DAC内部调了音量，就是转成了PCM。
Re: 请问AD1955原生播放DSD
发表于 : 12 3月 2017, 17:34
由 qwin
yzbwww 写了: ↑12 3月 2017, 12:53
难道是用了什么黑科技，打开了AD1955的封印？
想用电脑听DSD，所以开始关注支持原生播放DSD的解码器或数播。
之前买过AK4497的解码板套件，自己DIY了一台机子，但是后来发现它其实并不是原生播放，还是在DAC芯片内进行了DSD到PCM的转换（所谓的硬解）。
目前盯上了乐之邦的MD30 PLUS和享声的A280。A280在曲目支持、功能完善方面，还是不如PCHIFI。而MD30 PLUS，又有点儿疑惑是不是真正的原生播放DSD。
首选澄清一下讨论DSD时的用词概念，“原生”一般指DSD数据传输的Native模式。楼主问的是经 CS4398 DAC 内部 Direct DSD 通道解码的功能，这个功能一般称其“直解”、“直放”、“直播”；我见过六号在两篇关于产品的帖子里谈到这个话题：
viewtopic.php?f=11&t=799
viewtopic.php?f=11&t=926
Re: 请问AD1955原生播放DSD
发表于 : 12 3月 2017, 17:41
由 yzbwww
从逻辑上说，支持DSD原生，必须在DAC外部调音量。只要在DAC内部能调音量，就不是DSD原生播放，因为原生DSD输出的信号是不能调音量的。
但是这并不等于就能说，只要在DAC外部调音量，就一定是DSD原生播放。这只是必要条件，而不是充分条件。
（前面把DSD转成PCM，后面照样可以加音量调节芯片。如果舍弃音量调节功能，不加音量调节芯片，也一样可以采用DSD原生播放。）
呵呵，有点抠字眼了
不过，说起来就是这样。
不过，如果AD1955只支持DSD原生，不能在内部转成PCM，那就没问题了。
